Неправильный выбор крепежа в тяжелой промышленности редко приводит к немедленному катастрофическому выходу из строя. Вместо этого это приводит к медленному и дорогостоящему простою оборудования, преждевременному разрушению при сдвиге и серьезному накоплению материала. Использование неправильной геометрии головки болта превращает простое соединение в эксплуатационную помеху. Хотя в креплениях каретки и плуга используется квадратная шейка для предотвращения вращения, их профили предназначены для принципиально разных условий эксплуатации.
Куполообразная головка может зацеплять мусор и срезать ее при землеройных работах, тогда как плоская головка требует точной механической обработки, что увеличивает время установки. Понимание этих геометрических и металлургических различий предотвращает дорогостоящие ошибки при обслуживании на местах. Мы разберем структурный дизайн, соответствие материалов и риски установки этих важных крепежных элементов. Вы научитесь оценивать возможности нагрузки и осуществлять правильный выбор зон повышенного трения. Это руководство предоставляет полезную информацию для групп инженеров и закупщиков, подбирающих крепеж для требовательных приложений.

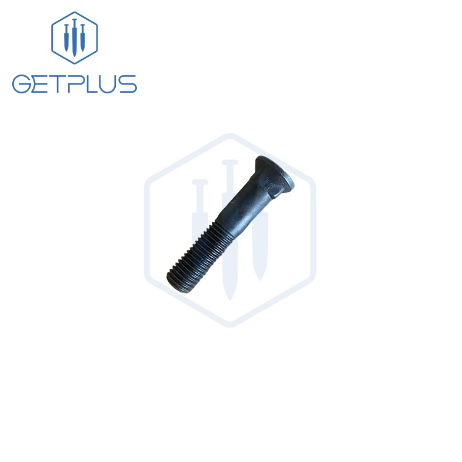

Основная функция: болты плуга имеют плоскую потайную головку, предназначенную для высокоизнашиваемых конструкций заподлицо; Болты с квадратным подголовком имеют куполообразную головку, идеальную для общего крепления и эстетичного вида.
Эффективность при абразивном износе: плоский профиль болтов плуга исключает зацепы, предотвращая срез головки болта в абразивных средах (например, при земляных работах).
Требования к установке: Болты для плугов требуют точной подготовки отверстий с потайной головкой, тогда как болты с квадратным подголовком требуют только стандартного сквозного отверстия, что делает их установку в более мягких материалах быстрее и дешевле.
Стандарты: Спецификация в значительной степени опирается на промышленные стандарты, в первую очередь ASME B18.9 для болтов плуга и ASME B18.5 для болтов с квадратным подголовком.
Тяжелая техника работает в высокоабразивных условиях. Чтобы справиться с этой проблемой, инженеры полагаются на болты для плугов, поскольку они имеют плоскую потайную головку. Отраслевые стандарты в значительной степени отдают предпочтение типу головки №3 для современного оборудования. Эта особая геометрия позволяет крепежному элементу располагаться идеально заподлицо с сопрягаемой поверхностью. При правильной установке плоский профиль обеспечивает беспрепятственный поток материала через шов. Вы не увидите, как выступающие края цепляются за камни, грязь или мусор. Заподлицо с конструкцией эффективно скрывает структурные слабые места соединения от прямого воздействия.
Крепления каретки используют совершенно другой подход к геометрии головки. Они имеют гладкий округлый купол. Этот куполообразный профиль естественным образом распределяет локализованное давление по более широкой площади поверхности. Он обеспечивает чистый, законченный внешний вид, который часто требуется в структурных каркасах или сборках, ориентированных на потребителя. Однако купол по своей сути выступает над рабочей поверхностью. В тяжелой промышленности этот выступ создает опасную точку захвата. Поднятая головка будет постоянно задевать проходящие материалы, что делает ее помехой в любой зоне повышенного трения.
Несмотря на разные головки, оба крепежа имеют одну важную механическую особенность. У них обоих квадратная шея, расположенная сразу под головой. Эта квадратная шейка глубоко входит в основной материал. В более мягких материалах, таких как древесина, он разрушается до структуры. В металлических сборках он плотно фиксируется в предварительно пробитом или тщательно обработанном квадратном отверстии. Эта интеллектуальная конструкция обеспечивает затяжку с помощью одного инструмента. Бригады технического обслуживания могут легко затянуть гайку с задней стороны без необходимости использования второго гаечного ключа для удержания головки болта в неподвижном состоянии.
Распространенная ошибка: никогда не пытайтесь вставить квадратную шейку в стандартное круглое отверстие в закаленной стали. Он не сядет должным образом. Это делает соединение свободным и сильно ухудшает силу зажима.
Команды по закупкам должны строго соблюдать отраслевые стандарты, чтобы гарантировать совместную безопасность. Вы не можете смешивать спецификации, не рискуя структурным сбоем.
Болты с квадратным подголовком: производители обычно регулируют эти крепежные детали в соответствии со стандартами ASME B18.5 или DIN 603. Они подходят для структурного крепления общего назначения.
Крепежи для плугов. Производители регулируют эти прочные крепления в соответствии с ASME B18.9. Этот стандарт конкретно определяет жесткие допуски, необходимые для посадки заподлицо в износостойких пластинах.
Тяжелые нагрузки подвергают суставы чрезмерным нагрузкам. Вы должны выбирать высокопрочные сплавы, чтобы выжить в таких условиях. Среднеуглеродистая легированная сталь класса 8 представляет здесь золотой стандарт. Производители подвергают эту сталь термической обработке для достижения высокой прочности на разрыв и надежной устойчивости к сдвигу.
При сравнении двух типов плоские головки с потайной головкой обычно обеспечивают превосходное сопротивление выдергиванию в соединениях металл-металл с высокой вибрацией. Угловая нижняя часть плоской головки плотно вклинивается в зенковку. Это надежно распределяет боковые нагрузки на стальную пластину. Куполообразные головки лишены этого эффекта клина. Они полностью полагаются на плоскую опорную поверхность под куполом и целостность квадратного горловины.
Застежка работает так же хорошо, как и отверстие вокруг нее. Эксплуатационная прочность болта неразрывно связана с точностью ответного отверстия. Плохие допуски ухудшают характеристики даже крепежа премиум-класса 8-го класса. Если вы просверлите квадратное отверстие слишком большого размера, шейка будет вращаться под действием крутящего момента. Такое вращение разрушает основной материал и препятствует надлежащему усилию зажима. Вы должны соблюдать строгие допуски на обработку, чтобы достичь допустимой нагрузки, заявленной производителем.
Таблица 1: Стандартный предел прочности и текучести по классам
Оценка | Спецификация материала | Пробная нагрузка (фунты на квадратный дюйм) | Минимальная прочность на растяжение (фунты на квадратный дюйм) | Типичное применение |
|---|---|---|---|---|
5 класс | Среднеуглеродистая сталь, термообработанная | 85 000 | 120 000 | Легкие износостойкие пластины, деревянный каркас |
8 класс | Среднеуглеродистая легированная сталь, закаленная и отпущенная | 120 000 | 150 000 | Тяжелое строительство, земляные работы, высокая ударопрочность |
Понимание физики поперечных сил проясняет, почему геометрия головки имеет значение. В тяжелых условиях огромные боковые силы царапают поверхность оборудования. Камни, бетон и плотно утрамбованная почва действуют как наждачная бумага. Выступающая головка болта с квадратным подголовком немедленно уловит этот мусор. Повторяющиеся воздействия вызывают быструю металлургическую деградацию. В конце концов, сильный удар приведет к катастрофическому срезанию головы. Оборудование уронит изнашиваемую пластину, что приведет к немедленной остановке работы.

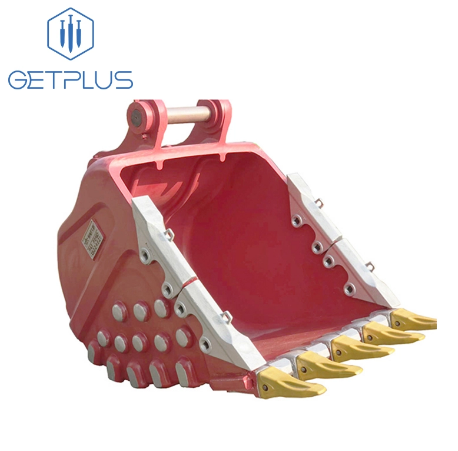

В условиях землеройных работ не прощаются открытые суставы. Инженеры требуют использования плуга для строительной техники для режущих кромок бульдозера, зубьев ковша экскаватора и лезвий грейдера. Структурная целостность должна выдерживать постоянное абразивное воздействие час за часом. Конструкция с потайной головкой позволяет стальной пластине поглощать основную нагрузку трения. Крепеж остается надежно спрятанным, надежно удерживая виброустойчивое соединение, не подвергаясь прямому истиранию.
Сельскохозяйственные орудия сталкиваются с проблемой трения другого типа. Плотность почвы, влажность и органические вещества в совокупности создают серьезное сопротивление. Производители оборудования рекомендуют болт для сельскохозяйственных плугов для лемехов и тяжелого земледельческого оборудования. Полностью заподлицо с креплением служит здесь двойной цели. Во-первых, это предотвращает износ застежки. Во-вторых, он предотвращает скопление почвы и липких органических веществ вокруг шва. Гладкая поверхность сохраняет гидродинамическую и аэродинамическую эффективность орудия, снижая расход топлива тянущего его трактора.
Болты с квадратным подголовком очень уязвимы для боковых ударов. Никогда не следует использовать их в динамичных зонах с повышенным трением. Они относятся к статичным структурным соединениям. Используйте их, чтобы собрать шасси или закрепить деревянные борта прицепа. Держите их подальше от инструментов, контактирующих с землей, или в местах, где сыпучий материал активно течет по металлической поверхности.
Способы установки этих двух вариантов существенно различаются. Вы должны сопоставить требования к механической обработке с эксплуатационными преимуществами.
Крепежи с потайной головкой требуют точной подготовки отверстий. Вы должны обработать точный угол (обычно 80 или 90 градусов), соответствующий головке болта. Это создает специфический риск реализации. Если угол или глубина зенковки неправильные, вы столкнетесь с двумя плохими последствиями. Если вы просверлите слишком мелко, болт выступит и рискует срезаться. Если вы просверлите слишком глубоко, головка болта окажется ниже поверхности. Это снижает силу зажима сустава и позволяет мусору скапливаться в пустой полости.
И наоборот, куполообразные крепления требуют минимальной подготовки. Вам просто нужно стандартное круглое или квадратное отверстие. Они легко встраиваются в более мягкие материалы, такие как дерево. При металлообработке они быстро падают на предварительно перфорированные металлические пластины. Это простое требование делает их значительно дешевле и быстрее в установке на начальном этапе производства.
Также необходимо учитывать реалии замены изношенных болтов в полевых условиях. В средах с высокой степенью коррозии резьба и головки привариваются к основному материалу.
Извлечение куполообразных головок. Выступающая головка представляет собой физическую поверхность. Иногда механики могут схватить его, прорезать в нем прорезь или быстро выбить его пневматическим долотом.
Извлечение головок заподлицо. Головки, монтируемые заподлицо, представляют собой серьезную проблему. Когда ржавчина и грязь заполняют сустав, вы не можете схватить головку.
Решения на местах: технические специалисты часто прибегают к использованию кислородно-ацетиленовой горелки, чтобы сдуть гайку сзади. Альтернативно, им придется полностью высверлить центр болта, чтобы разрушить соединение.
Рекомендации: Всегда наносите высококачественный противозадирный состав на резьбу любого крепежа, соприкасающегося с землей. Это экономит часы разрушительного труда во время следующего цикла обслуживания.
Выбор оптимального крепежа требует баланса между конструкционными потребностями, поверхностным трением и затратами на сборку. Используйте эту четкую матрицу решений для руководства своей стратегией закупок.
Выбирайте крепления для плугов, когда:
Сопрягаемая поверхность должна оставаться абсолютно плоской, чтобы обеспечить поток материала.
Конкретное применение предполагает сильный износ с высоким трением или абразивный износ.
Прочность на сдвиг металла по металлу и сопротивление выдергиванию имеют первостепенное значение для безопасности.
Бюджет включает прецизионную обработку на станке с ЧПУ или специализированный инструмент для зенковки.
Выбирайте крепежные детали для перевозки, когда:
Вы скрепляете конструкции дерево-дерево или дерево-металл.
Выступы поверхности допустимы и не создают опасности зацепления.
Быстрая и недорогая установка является главным приоритетом эффективности сборочной линии.
Гладкая, эстетичная внешняя отделка является важным фактором дизайна.
Сравнительная таблица: разбивка функций
Категория функции | Крепление плуга (головка №3) | Крепление для перевозки |
|---|---|---|
Геометрия головы | Плоский, Потайной | Куполообразный, Приподнятый |
Метод предотвращения вращения | Квадратная шея | Квадратная шея |
Установочное отверстие | Прецизионная зенковка + квадратное/круглое отверстие | Стандартное квадратное или круглое сквозное отверстие |
Устойчивость к истиранию | Исключительный (заподлицо) | Плохо (выступающая точка захвата) |
Основной вариант использования | Землеройные работы, Инструменты для земляных работ | Каркас, деревянные соединения |
Менеджеры автопарков сталкиваются с огромными проблемами в цепочке поставок. Стандартизация вашего оборудования значительно упрощает управление запасами. Многие парки тяжелой техники строго стандартизируют тип головки №3 для всех износостойких пластин. Такая практика ограничивает разнообразие артикулов, необходимых для грузовика технического обслуживания. Это также значительно снижает количество ошибок при обслуживании. Механик не может случайно установить уязвимую куполообразную головку на ковш экскаватора, если в инвентарном бункере имеются только плоские головки.
Выбор между этими двумя конструкционными крепежами полностью продиктован наличием абразивного износа поверхности и приемлемой стоимостью подготовки отверстий. Вы должны подобрать геометрию головки в соответствии с трением окружающей среды, которое будет испытывать сустав. Хотя куполообразные головки обеспечивают быструю сборку и эстетичный внешний вид статических соединений, они просто не могут выдержать жестокие землеройные работы и сельскохозяйственную обработку. Плоские головки с потайной головкой гарантируют, что ваше оборудование будет работать дольше, скрывая самое слабое место соединения.
Прежде чем двигаться дальше, внимательно просмотрите характеристики крутящего момента OEM-производителя вашего оборудования. Оцените свои текущие возможности по подготовке отверстий, чтобы убедиться, что ваш механический цех может соблюдать строгие допуски на зенковку. Наконец, перед завершением оптовой закупки запросите листы технических характеристик или образцы материалов у своего дистрибьютора крепежных изделий, чтобы гарантировать точную установку.
Ответ: Хотя существуют исторические вариации, стиль №3 является современным промышленным стандартом с простой плоской головкой и квадратным грифом. Модель №7 имеет отчетливый конус головки и использует шпоночный паз вместо квадратной шейки для предотвращения вращения. Вы редко встретите варианты №7 за пределами восстановления устаревшего оборудования.
О: Да, но исключительно для сборки каркаса. С их помощью можно построить шасси, прикрепить защитные щитки или закрепить деревянные бункеры. Никогда не следует использовать их для изнашиваемых деталей, соприкасающихся с землей, где строго требуется сельскохозяйственный крепеж с плоской головкой для предотвращения скопления почвы.
Ответ: Сталь класса 8 имеет решающее значение для ударопрочного строительного оборудования, подвергающегося экстремальным нагрузкам сдвига. Тем не менее, более низкие классы, такие как класс 5, могут быть вполне достаточными для легких, некритических изнашиваемых пластин. Оцените конкретную нагрузку вашего приложения, чтобы избежать чрезмерного проектирования и растраты бюджета на закупки.
Ответ: При проведении выездного обслуживания часто выявляются поврежденные монтажные пластины. Если отверстие закругленное, противовращательная шейка не сможет захватить его. Вам необходимо отремонтировать монтажную пластину путем сварки и повторной пробивания отверстия, или вам придется использовать крепеж слишком большого размера. Квадратная шейка для функционирования строго требует жестких допусков на размеры.
